Радио №2/1970, ст.59
Металлоискатели на биениях оказываются малочувствительными при поисках металлов со слабыми ферромагнитными свойствами, таких, как, например, медь, олово, серебро. Повысить чувствительность металлоискателей этого типа оказывается невозможным, поскольку разность частот — биения малозаметна при обычных методах индикации. Значительный эффект дает применение кварцованных металлоискателей.

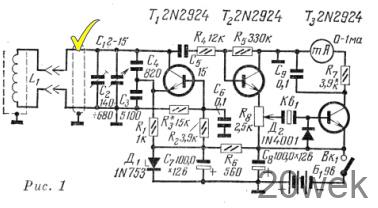

Электронный искатель, принципиальная схема которого приведена на рис. 1, состоит из измерительного генератора, собранного на транзисторе Т₁, и буферного каскада — эмиттерного повторителя, собранного на транзисторе Т₂, разделенных кварцем Кв₁ от индикаторного устройства — детектора на диоде Д₂ с усилителем постоянного тока на транзисторе Т₃. Нагрузкой УПТ служит стрелочный прибор с током полного отклонения 1 ма.

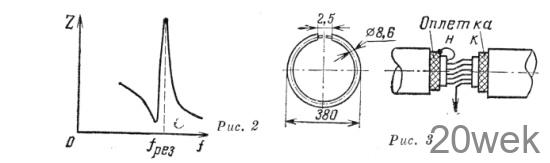

Вследствие высокой добротности кварца малейшие изменения частоты измерительного генератора будут приводить к уменьшению полного сопротивления последнего, как это видно из характеристики, приведенной на рис. 2, а это, в конечном итоге, — к повышению чувствительности и точности отсчета.
Подготовка к поиску заключается в настройке генератора на частоту параллельного резонанса кварца, равную 1 Мгц. Эта настройка производится конденсаторами переменной емкости С₂ (грубо) и подстроечным конденсатором С₁ (точно) в отсутствии около рамки металлических предметов. Поскольку кварц является элементом связи между измерительной и индикаторной частями устройства, его сопротивление в момент резонанса велико и минимальное показание стрелочного прибора свидетельствует о точной настройке устройства.В остальном работа с прибором не отличается от таковой с металлоискателями на биениях. Уровень чувствительности регулируется переменным резистором R₈.Особенностью устройства является кольцевая рамка L₁, изготовленная из отрезка кабеля. Центральная жила кабеля удаляется и вместо нее продергивается 6 витков провода типа ПЭЛ 0,1—0,2 длиной 115 мм. Конструкция рамки и порядок выводов показан на рис. 3. Такая рамка обладает высокой добротностью и хорошим электростатическим экраном. Жесткость конструкции рамки обеспечивается размещением ее между двумя дисками из фанеры или гетинакса диаметром 400 и толщиной 5—7 мм.
«Radio-Electronics», 1967, № 11.
От редакции. В приборе могут быть использованы транзисторы КТ315Б, кремниевый опорный диод 2С156А, детекторный диод типа Д9 с любым буквенным индексом. Частота кварца может быть в интервале частот от 900 кгц до 1,1 Мгц. Кабель РК-50.
