Л. НОВОРУССОВ, Радио №2/1970, ст.48

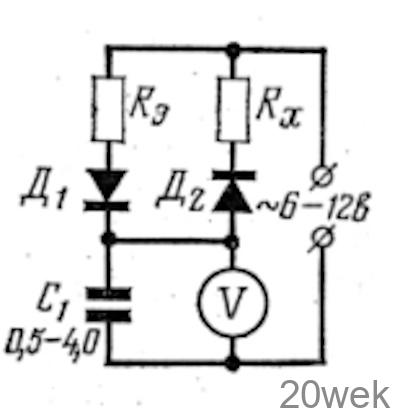

Конструируя измерительную аппаратуру, приходится сталкиваться с необходимостью подбора или подгонки сопротивления резистора под эталонное. Эти операции можно выполнить с помощью простого прибора, собранного по предлагаемой схеме. В момент равенства Rэ = Rx стрелка вольтметра постоянного тока на напряжение 1 в встанет на нуль.
Пользуясь этим методом, необходимо выполнять следующие условия: сопротивление конденсатора C1 переменному току должно быть, по крайней мере, в 5—10 раз меньше Rэ или Rx, а входное сопротивление вольтметра — не менее чем Rэ (Rx). Для частоты 50 гц емкостное сопротивление конденсатора емкостью 40 мкф равно 800 ом, конденсатора емкостью 0,5 мкф — 6,4 ком.
Диоды Д1 и Д2 лучше взять типа Д226Б с минимальным обратным током. Для исключения ошибки из-за асимметрии питающего напряжения при наладке прибора целесообразно поменять местами концы проводов питания и проверить установку стрелки вольтметра на нуль. В случае отклонения стрелки необходимо добиться, чтобы она отклонялась на одинаковое число делений в ту и другую сторону от нуля при обеих полярностях питающего напряжения.
