РАДИОПРИЕМНИК «Альпинист»

Радио №12/1966

Приемник «Альпинист» по срав­нению с ранее выпускавшимся аналогичным приемником пе­реносного типа «Атмосфера-2М» име­ет более высокие электроакустичес­кие параметры, удобен в эксплуа­тации, более экономичен и отличает­ся современным внешним оформле­нием. Он рассчитан на прием радио­вещательных станции, работающих в диапазонах длинных и средних волн.

Чувствительность приемника при приеме на магнитную антенну в диапазоне ДВ не хуже 2,5 мв/м, а в диапазоне СВ—1,5 мв/м, изби­рательность по соседнему каналу при расстройке на ±10 кгц не хуже 26 дб’, ослабление зеркального канала не менее 30 дб в диа­пазоне ДВ и 26 дб в диапазоне СВ; номиналь­ная выходная мощность 150 мет’, диапазон вос­производимых звуковых частот 300—3500 гц,

Приемник питается от двух бата­рей КВС-Л-0,5, соединенных после­довательно. Ток, потребляемый при­емником в режиме молчания, не превышает 8 ма, к. п. д. при номи­нальной выходной мощности не ме­нее 40% . Размеры приемника 215 X 145X60 мм, вес 1,5 кг.

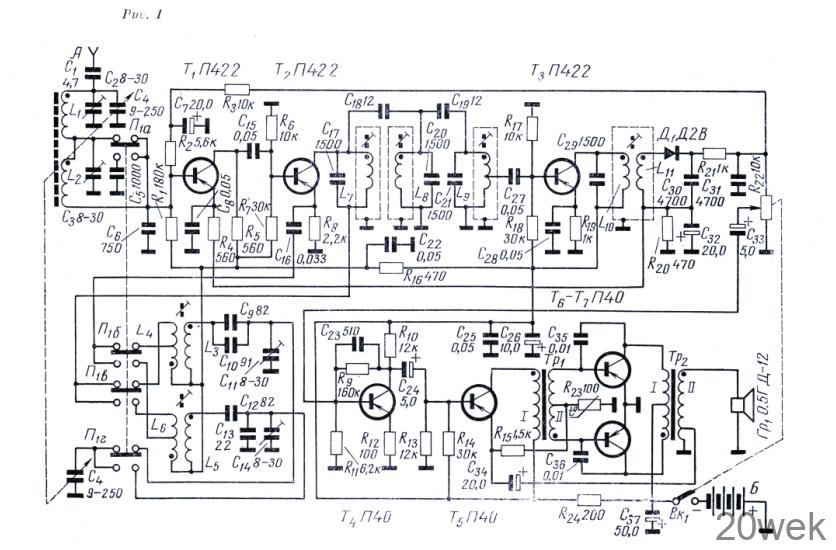

Приемник собран по супергете­родинной схеме (рис. 1) на семи транзисторах и одном полупровод­никовом диоде. Его первый каскад (Т1) является апериодическим уси­лителем ВЧ, усиление которого регулируется напряжением АРУ. Пре­образователь частоты с совмещен­ным гетеродином собран на транзис­торе Т₂. Нагрузкой каскада явля ется трехконтурный фильтр сосредо­точенной селекции (ФСС). Напряже­ние сигнала через конденсатор С₁₅ поступает в цель базы транзистора Т₂, а гетеродина (через конденсатор C₁₆) — в цепь эмиттера этого же транзистора. Сигнал ПЧ, выделен­ный ФСС, с части витков катушки L9, подается на базу транзистора T₃ усилителя ПЧ. усиливается им и через катушку связи поступает на детектор Д1 Нагрузкой детектора служит переменный резистор R₂₂, с которого напряжение НЧ через конденсатор С₃₃ подается на вход трехкаскадного усилителя НЧ.

Благодаря использованию усили­теля ВЧ в качестве регулируемого каскада эффективность АРУ значи­тельно возрастает, особенно при при­еме близких мощных радиостанций. Положение рабочей точки диода Д₁ определяется напряжением, выделяе­мым на резисторе R₂₀ ^в Цепи детекто­ра за счет эмиттерного тока тран­зистора Т₁ и меняется в зависимости от величины принимаемого сигнала.

Первый каскад усилителя НЧ собран на транзисторе T₄. Нагруз­кой каскада служит резистор R₁₀. Второй каскад УНЧ нагружен на первичную обмотку трансформатора Тр₁, со вторичной обмотки которого усиленное двумя первыми каскада­ми напряжение НЧ подается на двухтактный оконечный каскад уси­лителя мощности, собранного на транзисторах Т₆ и Т₇. Последние два каскада усилителя охвачены отрицательной обратной связью, на­пряжение которой снимается с части витков вторичной обмотки выходного трансформатора Тр₂ и подается в цепь эмиттера транзистора T₅. Сме­щение на базы транзисторов T_б и T₇ осуществляется за счет эмиттер­ного тока транзистора Т₅, а темпера­турная стабилизация обеспечивается терморезистором R₂₃.

Первый и последний каскады усилителя НЧ охвачены частотно­зависимой обратной связью (С₂₃, С₃₅ и С₃₆), улучшающей частотную характеристику усилителя.

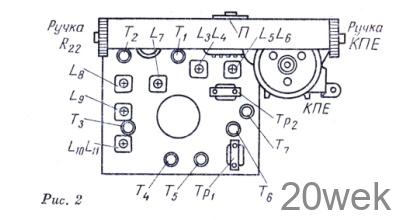

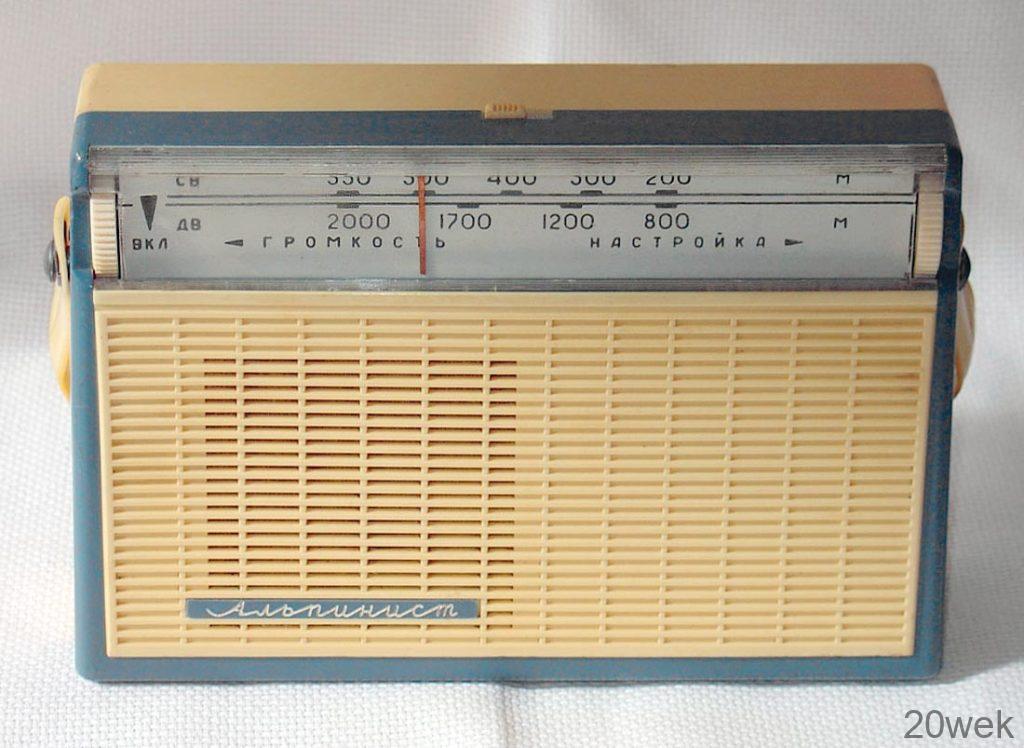

Корпус приемника изготовлен из пластмассы и снабжен ручкой для переноски. Органы управления рас­положены на передней и верхней стенках корпуса, а гнездо для под­ключения внешней антенны — на задней стенке. Общий вид приемни­ка показан на фото, а расположение его основных узлов на печатной пла­те — на рис. 2.

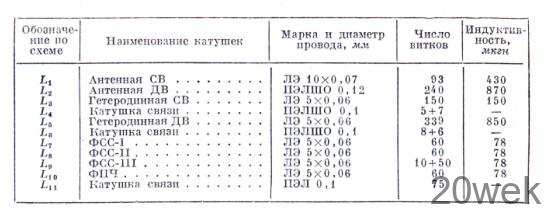

Катушки L₁ и L₂ входных кон­туров расположены на стержне маг­нитной антенны. Катушки L3—L₆ контуров гетеро­дина намотаны на секционированных каркасах из поли­стирола. Катушки связи L₃ и L5 на­мотаны поверх контурных кату­шек L₄ и L₆. Ка­тушки L ₇ — L₁₁ контуров ФСС и ФПЧ намотаны на секционированных каркасах и зак­лючены в сердеч­ники СБ-М с экранами. Катушка L₁₁ размещена по­верх катушки L₁₀. Намоточные дан­ные катушек приведены в таблице. Трансформаторы Тр₁ и Тр₂ вы­полнены на сердечниках из пермал­лоя 1116,4X6 мм. Первичная обмот­ка Тр₁ содержит 2200 витков про­вода ПЭВ-2 0,1, вторичная —2X260 витков такого же провода; первичная обмотка Тр₂ имеет 2X405 витков провода ПЭВ-2 0,12, вторичная — 100 витков провода ПЭВ-1 0,38, с отводом от 10-го витка, считая от заземленного конца. Сопротивление обмоток постоянному току состав­ляет соответственно 180; 60; 60 и 0,6 ом ±20%.

Радио №4/1970, ст.61

Можно ли в радиоприемнике «Альпинист» («Радио», 1966, № 12) установить регулятор тембра?

Отсутствие регулятора тембра в транзисторном приемнике «Альпинист» особенно заметно ощущается при прослушивании музыкальных передач. Применение в нем регулятора тембра по схеме приемника «Спорт-2» и других аналогичных схем заметно снижает громкость звучания приемника (звук становится глухим и «плоским»). Хорошие результаты дает включение конденсатора емкостью до 0,05 мкф (точная величина емкости подбирается экспериментально) между базой транзистора Т5 (второй каскад УНЧ) и плюсом источника питания. Включение емкости улучшает частотную характеристику усилителя НЧ, практически не уменьшая громкости.

Для включения и выключения конденсатора можно применить кнопочный или любой другой простейший однополюсный выключатель.

Как определить величину номинального напряжения керамических конденсаторов типов КЛГ и КЛС?

Конденсаторы типов КЛГ и КЛС выпускаются с различными номинальными (предельно допустимыми) напряжениями постоянного тока.

На конденсаторах типа КЛГ величины номинальных напряжений обозначаются цветными точками. Зеленая точка на корпусе конденсатора соответствует напряжению 70 в, фиолетовая — 160 в и желтая — 250 в.

Номинальное напряжение конденсаторов типа КЛС обозначается цветными полосками. Полоска бежевого цвета на оранжевом корпусе с белой точкой или без точки соответствует напряжению 35 в. Полоска бежевого цвета на оранжевом корпусе с зеленой точкой соответствует напряжению 50 в. Бежевая полоска на голубом, красном, зеленом корпусе или на оранжевом корпусе с синей точкой соответствует напряжению 70 в.

Полоска коричневого цвета на оранжевом корпусе с зеленой точкой соответствует напряжению 100 в. Полоска коричневого цвета на голубом, красном, зеленом корпусе или на оранжевом корпусе при наличии на нем синей точки соответствует напряжению 125 в.

Полоска черного цвета на конденсаторе с оранжевым корпусом соответствует напряжению 160 в, а такая же полоска на голубом, красном или зеленом корпусе — напряжению 200 в.
