О. Стрельцов, Радио №3/1970, ст.17
Описываемый усилитель можно использовать для работы от пьезоэлектрических и электромагнитных датчиков адаптированных гитар, пьезоэлектрических звукоснимателей проигрывателей, микрофонов, выходов магнитофонов, телевизоров и электромузыкальных инструментов.
Выходная мощность усилителя 20 вт при сопротивлении нагрузки 5 ом, полоса воспроизводимых частот 50 гц — 15 кгц. Регулировка тембра на частотах 75 гц — ±12 дб, 10 кгц — ±10 дб. Чувствительность по входам составляет: пьезоэлектрический звукосниматель — 220 мв, Rвх > 340 ком; электромагнитный звукосниматель — 20 мв; микрофон — 0,5 мв; радио — 0,5 в. Величина сопротивления нагрузки Rн = 3,5—12 ом. Питание от сети 220 или 127 в, 50 гц.

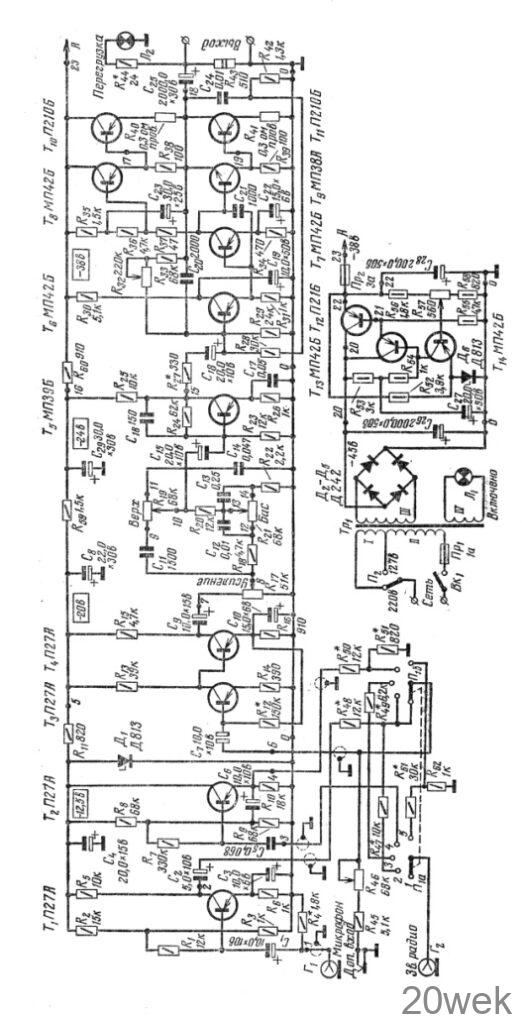

Принципиальная схема усилителя приведена на рисунке в тексте. Первый и второй каскады выполнены на транзисторах T3 и T4 с непосредственной связью, что облегчает согласование и упрощает схему, а применение обратной связи на базу транзистора T3 с эмиттера T4 (через резистор R12) уменьшает возможность самовозбуждения каскадов и повышает входное сопротивление. Между вторым и третьим каскадами включены регуляторы усиления и тембра. Регулировка тембра — раздельная по обычной RC схеме. Третий каскад усилителя на транзисторе T5 нагружен на эмиттерный повторитель на транзисторе T6. Резистор R27, включенный последовательно в цепь базы эмиттерного повторителя, служит для регулирования громкости. Его сопротивление определяют экспериментально. Пятый каскад на транзисторе T7 — усилитель для раскачки фазоинверсного каскада. Между коллектором и базой включен конденсатор C21, создающий отрицательную обратную связь для высоких частот. Фазоинверсный каскад выполнен на транзисторах противоположного типа проводимости T8 и T9. С помощью переменного резистора R32 устанавливается режим работы выходных каскадов (изменением смещения на базе транзистора T6). Этим достигается симметрия плеч выходного двухтактного каскада на транзисторах T10 и T11. С выхода усилителя на базу эмиттерного повторителя (транзистор T6) подается отрицательная обратная связь по переменному току через C24, R28. Она делает более устойчивой работу выходных каскадов и снижает верхнюю граничную частоту усилителя. Это вызвано тем, что у применяемых выходных транзисторов типа П210Б (возможно также применение П216, П217) на частотах выше 10—15 кгц резко растет потребляемый ток, а отдаваемая мощность падает.
Для подключения пьезоэлектрического звукоснимателя и микрофона применены отдельные каскады. При работе от звукоснимателя используется эмиттерный повторитель на транзисторе T2 с входным сопротивлением более 350 ком. Напряжение смещения на базу транзистора подается от делителя R8, R9 через резистор R7. Применена отрицательная обратная связь по переменному току с эмиттера в цепь смещения через конденсатор C6, повышающая входное сопротивление. При работе от микрофона используется каскад с общим эмиттером на транзисторе T1, в котором обратная связь отсутствует. Ток через транзистор — около 0,5 ма, что близко к оптимальному с точки зрения минимума собственных шумов транзистора. Оба каскада питаются напряжением, стабилизированным стабилитроном Д1.
Микрофон подключен к гнезду Г1; пьезоэлектрический и электромагнитный звукосниматели, выходы магнитофонов и т. д. подключают к гнезду Г2. Дополнительный вход применяют для микширования сигнала амплитудой 16—50 мв от электрогитары или другого подобного источника. Резисторы R47 — R51, R61, R62 служат для развязки при сложении сигналов, а также являются настроечными — изменяют чувствительность. Резистор R4 шунтирует вход микрофонного каскада, его сопротивление подбирают в зависимости от применяемого микрофона. С резистором данного в схеме номинала усилитель испытывался с микрофоном типа МД-55.
В усилителе имеется индикатор перегрузки — лампа Л2, выведенная на переднюю панель, которая загорается, когда напряжение сигнала на выходе усилителя достигает максимального значения, что определяется величиной сопротивления резистора R44.
Усилитель питается от стабилизированного источника питания. Стабилизатор рассчитан на потребляемый ток до 2,5 а. Транзистор T12 установлен на радиаторе площадью около 200 см². Остальные детали стабилизатора (кроме конденсаторов фильтра) собраны на плате размерами 80х50 мм.

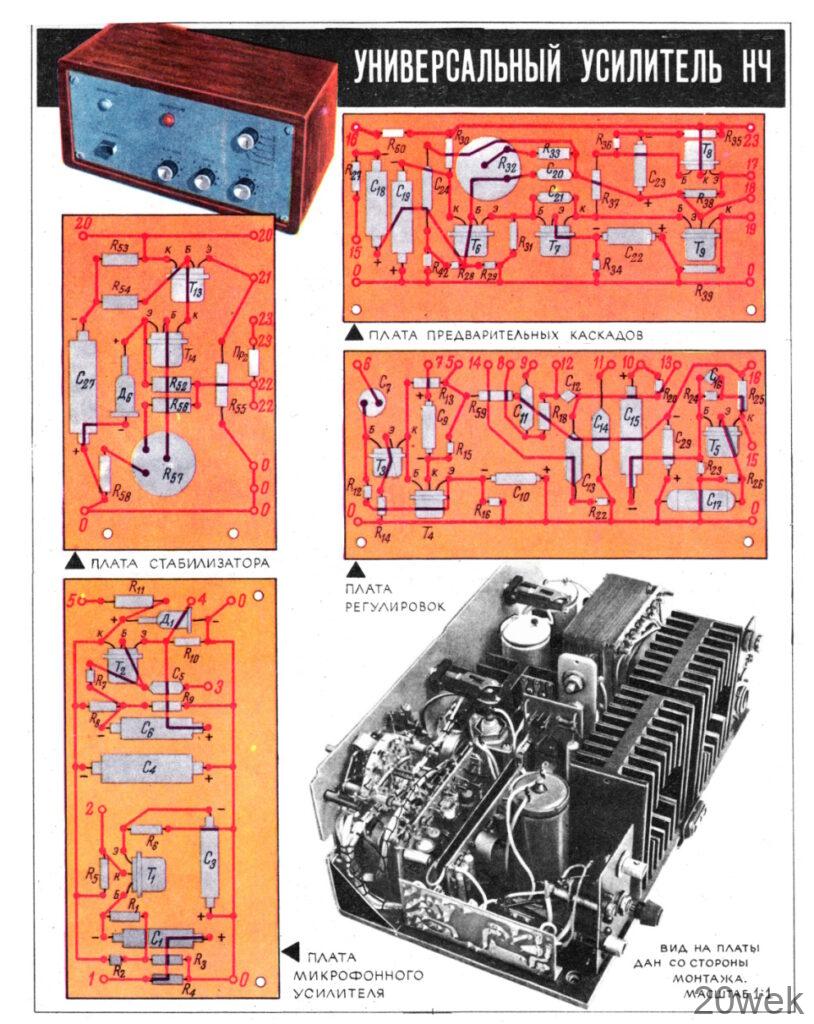

Выходные транзисторы усилителя T8 и T9 установлены на двух радиаторах площадью около 1000 см². При отдаваемой в нагрузку мощности 20 вт на каждом радиаторе рассеивается до 15 вт. Собственно усилитель собран на трех платах размерами 100х50 мм (см. рисунки 2-й стр. вкладки).
На передней панели укреплены регуляторы усиления и тембра — R17, R19, R21, переключатель рода работ — П1, выключатель сети — Вк1 и индикаторные лампы включено и перегрузка — Л1 и Л2. Входные разъемы Г1 и Г2 расположены на кронштейне; на другом кронштейне укреплены сетевой разъем Ш1, предохранитель Пр1 и переключатель напряжения сети П2. Силовой трансформатор Тр1, печатные платы, конденсаторы фильтра C26 и C28, разделительный конденсатор C25, выпрямительные диоды Д2 — Д5, радиаторы, кронштейны и передняя панель укреплены на плате из текстолита толщиной 4 мм и размерами 295х170 мм. Плата с укрепленными на ней деталями установлена в деревянном корпусе размерами 315х145х180 мм.
Все постоянные резисторы МЛТ-0,25 (в стабилизаторе — МЛТ-0,5). Конденсаторы C1 — C4, C6, C18, C19, C15, C27 — типа «Тесла» или ЭМ; C9, C10, C22, C23, C30 — ЭМ; C8 — К53-1; C5, C11, C14, C16, C20, C21, C24 — КЛС или КМ, C7 — К50-6 неполярный; C25, C28 — ЭГЦ; C26 — К50-6.
Резисторы R17, R19, R21 — типа СП-1 (с логарифмической зависимостью), R32, R57 — СПО-0,5; R46 — СПО-1. Резисторы R40 и R41 намотаны константановым проводом диаметром 0,15 мм на корпусе резистора МЛТ-1.
Трансформатор Тр1 собран на сердечнике Ш30х30. Обмотка I — 450 витков провода ПЭВ-1 0,35; обмотка II — 580 витков провода ПЭВ-1 0,47; обмотка III — 130 витков провода ПЭВ-1 1,1; обмотка IV — 50 витков провода ПЭВ-1 0,35.
Переключатель П1 галетный, типа 5П2Н; переключатель П2 — тумблер ТП1-1; выключатель Вк1 кнопка от настольной лампы. Вес усилителя около 6 кг.
Режимы транзисторов, измеренные вольтметром ВК7-9 относительно общего провода, указаны в таблице.
От редакции. Предлагаемый читателям усилитель О. Стрельцова не свободен от недостатков. В выходном каскаде более целесообразно применить транзисторы типа П214, имеющие лучшие характеристики на высоких частотах. Конденсатор C4, шунтирующий стабилитрон, из схемы, по-видимому, можно исключить. Вряд ли целесообразно применение столь сложных развязывающих цепей. По крайней мере от деталей R59, C8 можно отказаться. Следует учесть, что некоторые транзисторы работают в режимах, превышающих предельно допустимые, что может привести к выходу из строя отдельных экземпляров, поэтому в качестве транзистора T6 лучше применить МП26.
