Радио №2/1970, ст.60

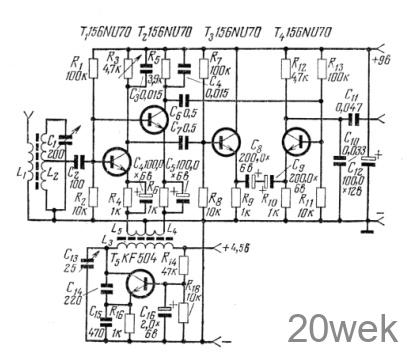

Ниже приводится краткое описание и принципиальная схема приемника, предназначенного для работы в любительском диапазоне 80 м. Однако при соответствующих данных катушек индуктивности его можно использовать и для приема на других диапазонах.
Принцип действия синхродина основан на совместной работе синхронного детектора и балансного смесителя. Как известно, синхронным детектором называется устройство преобразования частоты, на вход которого подаются два одинаковых по частоте высокочастотных сигнала. Один из них представляет собой чисто синусоидальное колебание, другой модулирован. На выходе устройства получают напряжение низкой частоты, которой был промодулирован второй высокочастотный сигнал.
Балансный смеситель — устройство преобразования частоты, с выхода которого можно снять напряжение ПЧ без применения избирательных контуров.
Работа синхродина происходит следующим образом. Напряжение сигнала, снимаемое с входного контура L2C1, подается синфазно на вход балансного смесителя, собранного на транзисторах T1, T2. Напряжение гетеродина, снимаемое со вторичной обмотки L4, L5 контура гетеродина, подается в противофазе в эмиттерные цепи транзисторов T1 и T2 (на другой вход балансного смесителя). В результате преобразования на выходе балансного смесителя среди других составляющих появляются две промежуточные частоты, отличающиеся одна от другой на двойную частоту модуляции.
Для детектирования и выделения огибающей НЧ сигнала необходим синхронный детектор, собранный на транзисторах Т3 и Т4. ВЧ сигналы с одинаковой промежуточной частотой подаются в базовые цепи транзисторов, включенных один по схеме с общим коллектором и другой по схеме с общим эмиттером, и соединенных между собой по переменному току. Тем самым достигается сложение выделенной НЧ составляющей, тогда как ВЧ составляющие взаимно уничтожаются. С нагрузки синхронного детектора НЧ резистора R12 сигнал подается на усилитель низкой частоты.
Катушка входного контура L2 (60 витков, ПЭЛШО 0,15, отвод от 6-го) наматывается на ферритовом стержне Ø 8 мм, а катушка связи содержит 6 витков. Катушка гетеродина L3 (40 витков, ПЭЛ 0,25) размещается на каркасе Ø 8 мм с ферритовым сердечником, катушки L4 и L5 имеют по 6 витков того же провода. Катушку гетеродинного контура L3 (число витков — 40) наматывают на каркасе диаметром 8 мм с ферритовым подстроечным стержнем проводом ПЭЛ 0,25, катушки L4, L5 имеют по 6 витков того же провода.
«Amatérské Radio», 1967, № 7, 1969, № 5.
От редакции. В каскадах синхродина можно использовать отечественные транзисторы П403, П423, изменив при этом полярность питающего напряжения и электролитических конденсаторов на противоположную.
