А. Хлупнов, Радио №2/1970, ст.51
Возможности магнитофонной приставки «Нота» (а также панели МП-64) можно значительно расширить, если число скоростей протяжки магнитной ленты увеличить до трех (19,05; 9,53; 4,76 см/сек). Для этого устанавливают дополнительный электродвигатель ЭДГ-2, работающий в режиме «рабочий ход», а прежний двигатель используют только для перемотки ленты.

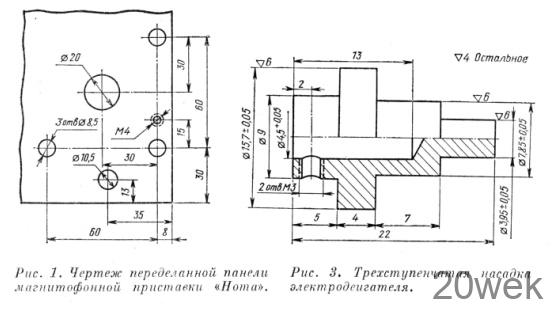

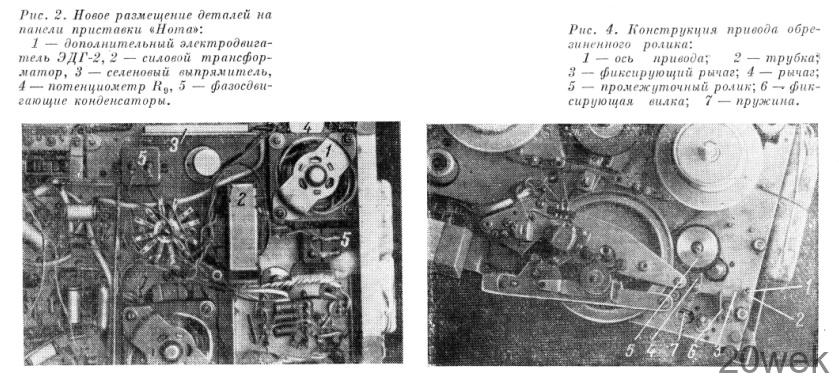

Переделку производят в следующем порядке: укорачивают шасси, оставив на нем только высокочастотный генератор стирания и подмагничивания. На свободное место в резиновых втулках устанавливают электродвигатель. Для крепления двигателя и привода переключения скоростей в панели необходимо просверлить дополнительные отверстия (рис. 1). Отверстие диаметром 10,5 мм предназначено для крепления переменного резистора R9, который необходимо заменить на аналогичный, но без выключателя. Новое размещение деталей на панели показано на рис. 2.
Для получения трех скоростей движения магнитной ленты на ось двигателя надевают насадку, выполненную из стали СТ-45 по размерам, указанным на рис. 3 для электродвигателя ЭДГ-2. Отверстия М3 предназначены для стопорения насадки на оси двигателя. Чтобы уменьшить биения, обрабатывать насадку следует на токарном станке за одну установку.
На ось 1, закрепленную в отверстии М4 (рис. 4), надевают трубку 2 с внешним диаметром 6 мм, внутренним 4 мм и длиной 40 мм. К этой трубке с помощью резьбы М6 крепят рычаги 3 и 4 привода обрезиненного ролика 5. Соединение рычагов 3 и 4 и ролика 5 с рычагом 4 аналогично креплению этих деталей в магнитофоне Днепр-12. Рычаги 3, 4 выполнены из стали толщиной 1,5-2 мм. Диаметр оси ролика 5-4 мм. Рычаги фиксируются в выбранном положении с помощью вилки 6, которая крепится к панели с помощью двух винтов М3. Размеры пазов в вилке 6 должны быть такими, чтобы обеспечить свободное перемещение рычага 3 горизонтально для поджима и вертикально при переключении. Обрезиненный ролик прижимается к ведущему валу и двигателю с помощью пружины 7. По окончании работы магнитофона, установив рычаг 3 в промежуточное положение, ролик 5 отводят от ведущего вала.
Для выхода оси переменного резистора R9 и трубки переключения скоростей 2 в фальшпанели по месту сверлят два отверстия. На трубку 2 надевают ручку, которая позволяет, перемещая рычаги 3, 4, устанавливать выбранную скорость.
Так как резистор R9 перемещается на новое место, необходимо увеличить окно для ручки в фальшпанели. На этом механическую переделку можно считать законченной.

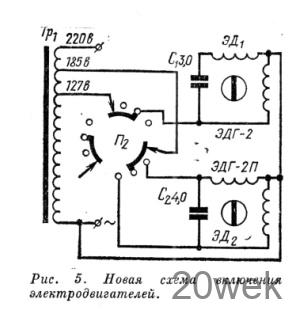

Распайка проводов при перемещении силового трансформатора не должна вызвать затруднений, поскольку все соединения выполняют по схеме без изменений. Выключатель питания необходимо вынести отдельно или исключить. Несколько меняется схема питания электродвигателей. Рекомендуется не выключать ведущий двигатель при нажатой клавише стоп, с тем чтобы он работал постоянно. Новая схема включения показана на рис. 5. Следует иметь в виду, что при включении переключателем П2 двигателя перемотки ведущий двигатель отключается.
При введении новых скоростей движения магнитной ленты необходимо изменить коррекцию частотной характеристики усилителя. Для этого на свободное место устанавливают переключатель на три положения, с помощью которого изменяют емкость конденсатора обратной связи С7 для скорости 19,05 см/сек — 4300 пф; 9,53 см/сек — 6200 пф, 4,76 см/сек — 12 000 пф (см. Радио, 1967 г. № 4, стр. 35).
