И. Дудич, Радио №2/1970, ст.53
Прибор ИТТ-1М представляет собой комбинированный малогабаритный ампервольтомметр, скомпонованный с испытателем транзисторов. При помощи прибора можно измерять напряжение и силу тока в цепях постоянного и переменного тока, активные сопротивления, а также коэффициент усиления Bст, обратный ток коллекторного перехода Iко и начальный ток коллектора Iкн маломощных p-n-p и n-p-n транзисторов и определять наличие обрывов или замыканий между их электродами.

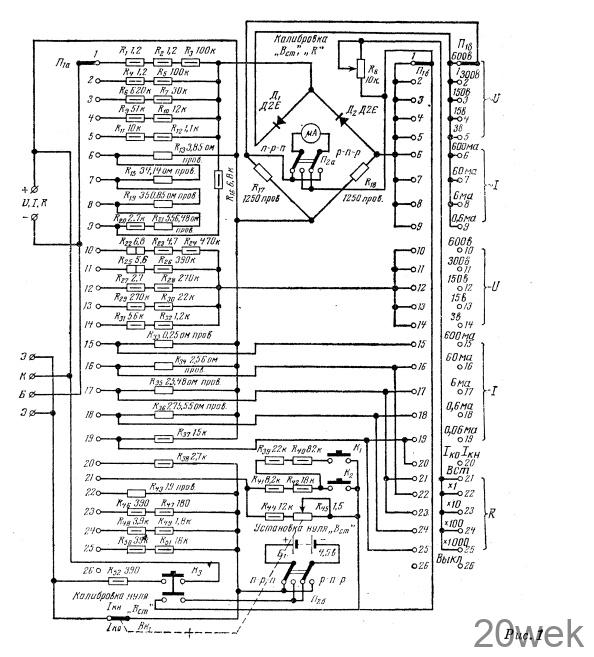

Принципиальная схема прибора приведена на рис. 1. В качестве стрелочного индикатора применен микроамперметр типа М-4204/1 магнитоэлектрической системы с полным отклонением стрелки при токе 50 мка и сопротивлением рамки 2000 ом. Поэтому авометр имеет высокое входное сопротивление (20 000 ом/в).
Прибор нормально работает при температуре окружающей среды +15…+25° С и относительной влажности до 80%. В этих условиях при измерениях постоянного тока и напряжения погрешность показаний не превышает 2,5% от конечного значения шкалы, переменного напряжения и тока — 4—5%, сопротивлений — 10%, обратного тока коллекторного перехода Iко и начального тока коллектора Iкн транзисторов не более 2,5%, а их коэффициента усиления Bст — 5—8%.
Прибор имеет следующие диапазоны измерений: напряжения постоянного и переменного тока: 0—3 в, 0—15 в, 0—150 в, 0—300 в, 0—600 в; силы постоянного тока: 0—60 мка, 0—600 мка, 0—6 ма, 0—60 ма, 0—600 ма; силы переменного тока: 0—0,6 ма, 0—6 ма, 0—60 ма, 0—600 ма; сопротивлений: 0—3 ком, 0—30 ком, 0—300 ком, 0—3 Мом; коэффициента усиления Bст: 0—50…0—250; обратного тока коллекторного перехода Iко 0—60 мка и начального тока коллектора при короткозамкнутых выводах эмиттера и базы 0—60 мка.
При работе прибора в качестве омметра измерительные цепи питаются от трех сухих элементов типа 332 (1,3 ФМЦ-0,25), установленных внутри прибора и соединенных последовательно.

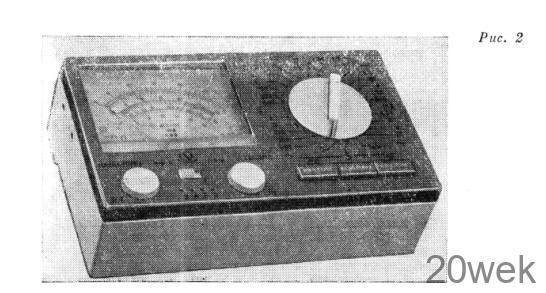

Прибор собран в пластмассовом корпусе размерами 170 х 100 х 59 мм. Вес прибора не превышает 550 г. Его внешний вид показан на рис. 2.
В каждом диапазоне измерений постоянных и переменных напряжений, а также силы постоянного тока применены индивидуальные добавочные и шунтирующие резисторы (см. схему). Это дает ряд преимуществ. Так, например, при выходе из строя какого-либо добавочного или шунтирующего резистора будет нарушена работа только того диапазона измерений, в котором установлен этот резистор, а на остальных диапазонах прибор будет работать нормально. В цепях измерения силы переменного тока использован обычный универсальный шунт.
Во избежание шунтирующего действия выпрямительных диодов на стрелочный индикатор при измерениях постоянного напряжения и тока, они подключаются к индикатору только во время измерений переменного напряжения и тока.
При измерении коэффициента усиления Bст испытуемый транзистор будет включен в приборе по схеме с общим эмиттером. Нуль шкалы Bст сдвинут вправо относительно нулей шкал напряжений и токов. Благодаря этому Bст измеряется на прямолинейном участке характеристики транзисторов, что позволяет получить более точные результаты. Для измерения Bст необходимо проделать следующее: установить переключатели П1 в положение 21 («Bст») и П2 — в положение «p-n-p» или «n-p-n» в зависимости от вида испытуемого транзистора, не вставляя выводы транзистора в соответствующие гнезда, нажать кнопку Кн3 и, поворачивая движок потенциометра R8, совместить стрелку микроамперметра с крайним правым делением шкалы Вст. Затем установить транзистор и, вращая движок потенциометра R45, добиться, чтобы стрелка микроамперметра стояла на нуле шкалы Вст. После этого, нажав кнопку Кн1 или Кн2 (при этом ток базы транзистора увеличивается на определенную величину), прочитывают значение Вст на соответствующей шкале, которая проградуирована непосредственно в единицах коэффициента усиления. Если нажата кнопка Кн1, показания следует умножить на 5. Резисторы R41 и R44 — ограничительные. Они предохраняют от выхода из строя как микроамперметр, так и испытываемый транзистор при неправильном включении последнего.
Для измерения Iко и Iкн необходимо установить надлежащим образом переключатели П1 и П2 и разорвать цепь выключателя Вк1, сопряженного с потенциометром R45. При этом эмиттер испытываемого транзистора будет отключен и прибор покажет ток Iко. Затем Вк1 замыкают. Тогда эмиттер и база транзистора соединяются через резистор R38 и прибор покажет ток Iкн.
При измерениях параметров транзисторов прибор потребляет незначительный ток. Ограничительные резисторы R41 и R44 практически не оказывают влияния на правильность показаний при измерении Вст.
Переключатель П2, кроме обеспечения возможности измерения параметров как p-n-p, так и n-p-n транзисторов, позволяет не переключать щупы прибора при неправильном их присоединении к измеряемой цепи. В этом случае достаточно установить П2 в другое положение, так как в этом случае изменяется полярность подключения не только батареи питания, но и микроамперметра. Однако при измерениях переменного напряжения и силы тока переключать П2 не следует, так как это приводит к нарушению работы выпрямительной системы и может вывести из строя микроамперметр. Нормально перед началом измерений П2 должен находиться в положении «p-n-p».

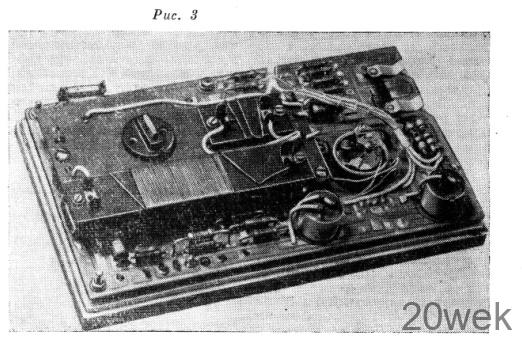

Вид прибора со стороны монтажа показан на рис. 3. На переднюю панель выведены все ручки управления и гнезда для подключения транзисторов. Входные зажимы авометра расположены на боковой стенке.
